視覺CCD檢測自動化設備檢測五金件外觀方案
作者 : 思普泰克智能制造發布時間 : 2022-10-17 瀏覽 : 169 次
視覺CCD檢測自動化設備檢測五金件外觀方案，均需在影像下清晰可見才能檢測,每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
產品的外觀檢測

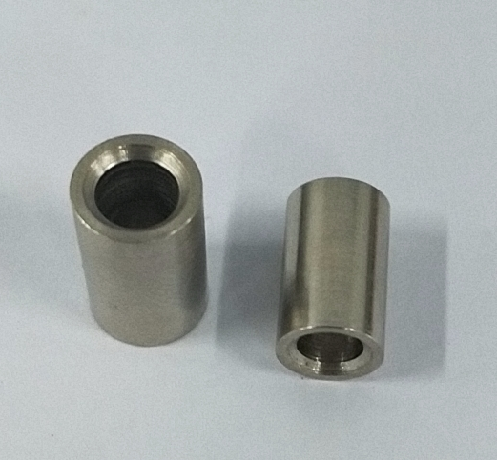

樣品圖：
3.頂部背光檢測原圖：

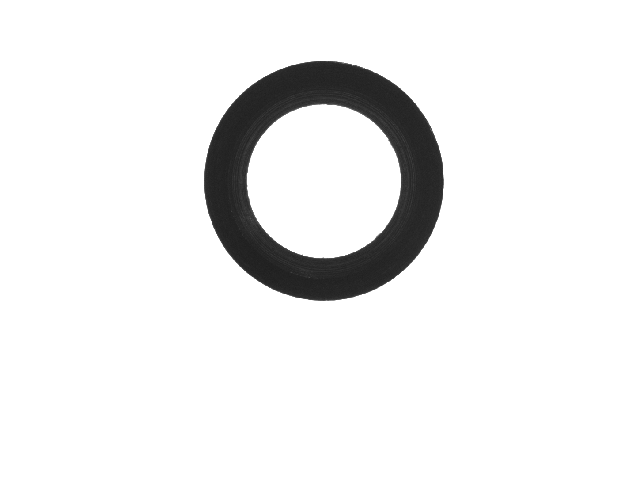

4.頂部背光檢測良品分析圖：OK
5.頂部正光檢測不良品分析圖：NG 特征：盲孔直徑 狀態：不可檢

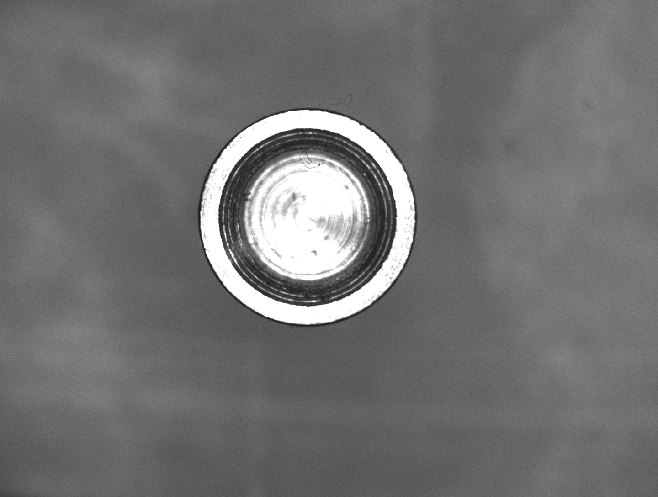

6.頂部正光檢測原圖：

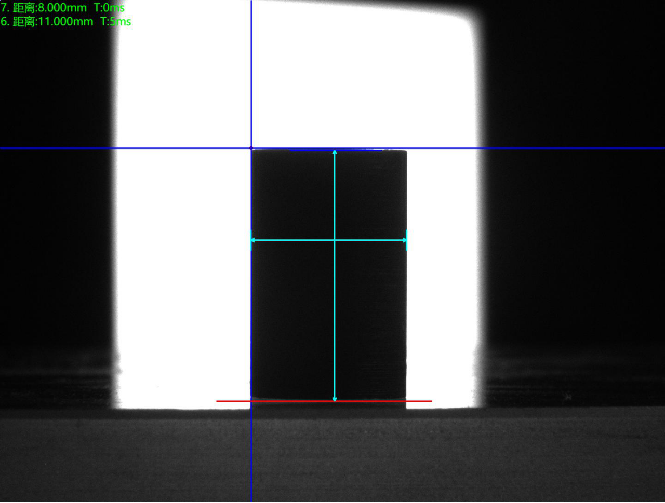

8.側面背光檢測原圖：
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 尺寸 | 背光檢測 | 可檢 |
|
| 2 | 倒角有無 | 正光檢測 | 可檢 | |
| 3 |
|
|
|
|
| 4 |
|
|
|
|
| 5 | 盲孔直徑 |
|
不可檢 | 景深太大 |
注明：以上檢測項目，均需在影像下清晰可見才能檢測。
檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
樣品圖：
二、設備組成及主要機構
設備型號：SP-T300標準檢測設備 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | Barsler工業相機 | 4套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 4套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 2套 |
| 7 | 工業鏡頭 | 定焦遠心工業鏡頭 | 2套 |
| 8 | 光源 | 定制光學自適應光源 | 4套 |
| 9 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 10 | 伺服電機 | 松下·PANASONIC | 1套 |
| 11 | 控制系統 | SIPOTEK定制 | 1套 |
| 12 | PLC運動協作 | 松下·PANASONIC | 1套 |

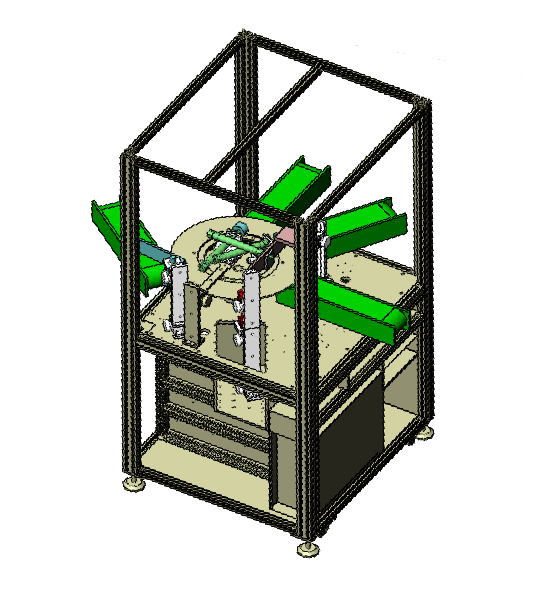

設備外觀3D立體圖
三、樣件測試圖片:
1.底部正光檢測原圖：
1.底部正光檢測原圖：

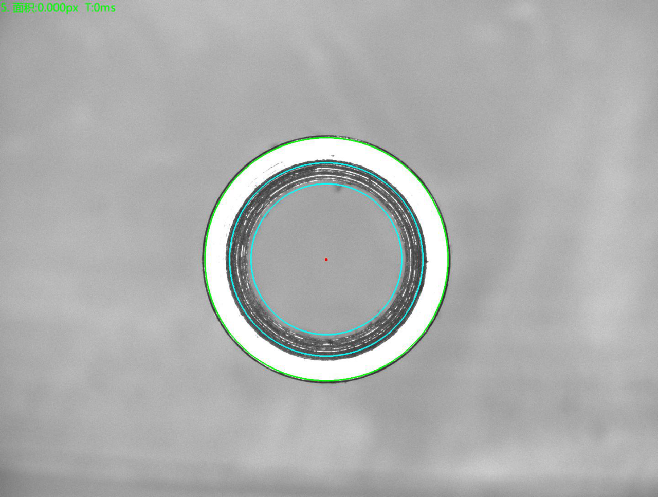

2.底部正光檢測良品分析圖：OK
3.頂部背光檢測原圖：
4.頂部背光檢測良品分析圖：OK
5.頂部正光檢測不良品分析圖：NG 特征：盲孔直徑 狀態：不可檢
6.頂部正光檢測原圖：

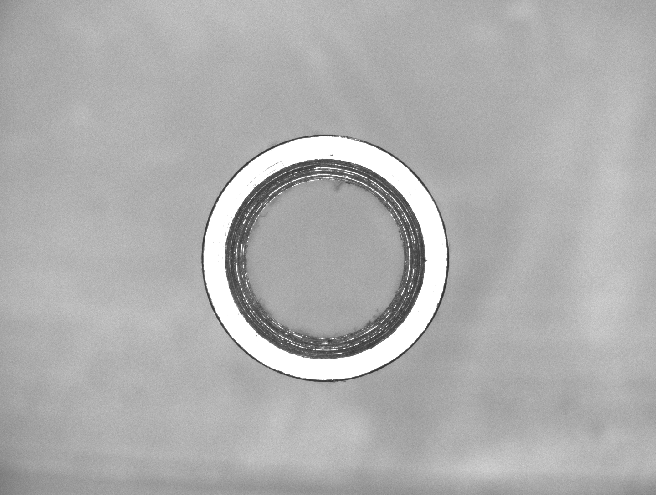

7.頂部正光檢測良品分析圖：OK
8.側面背光檢測原圖：

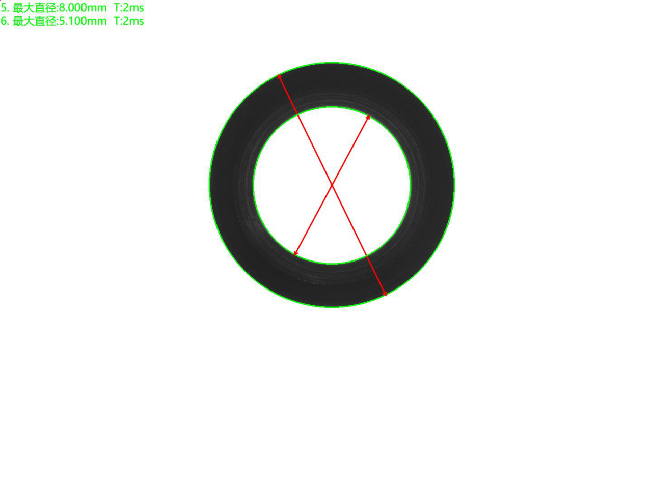

9.側面背光檢測良品分析圖：OK
