機器視覺標簽印刷字符缺陷檢測
作者 : 安徽思普泰克發布時間 : 2020-05-15 瀏覽 : 411 次
注明：安徽思普泰克機器視覺標簽印刷字符缺陷檢測，需在影像清晰可見下才能檢測。檢測效率：每分鐘檢測數量 不低于20米(取決于產品送料速度)。
標簽的廣泛應用和標簽品種的不斷發展，自然推動了標簽印刷技術的發展。標簽印刷涵蓋平、凸、凹、網等多種印刷方法，其在不同國家的應用也不盡相同。然而，從近年來全球標簽的發展趨勢來看，柔性印刷、窄幅輪轉印刷和數字印刷已成為歐美國家標簽印刷的新亮點，也是標簽印刷的發展趨勢。
標簽印刷包括幾種主要的印刷方法。在制版階段，根據不同的產品特點選擇不同的印刷方法。根據印刷方法的不同，制版工藝也不同。標簽在印刷過程中難免會出現油墨干燥性差、墨層粘連、標簽印刷出現糊版、油墨轉移不良等問題需要剔除，傳統的方式是人工檢測這種檢測方式效率低下，安徽思普泰克利用機器視覺技術高效檢測標簽印刷不良以下內容為機器視覺標簽印刷字符缺陷檢測案例
一、檢測內容及要求
檢測內容：
產品的尺寸檢測
四、系統安裝要求:
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 字符印刷不良 | 正光檢測 | 可檢 |
|
| 2 | 條碼可讀性檢測 | 正光檢測 |
|
需要提供良品進行對比分析 |
| 3 | 條碼重復性檢測 | 正光檢測 |
|
注明：思普泰克機器視覺標簽印刷字符缺陷檢測，需在影像清晰可見下才能檢測。檢測效率：每分鐘檢測數量 不低于20米(取決于產品送料速度)。

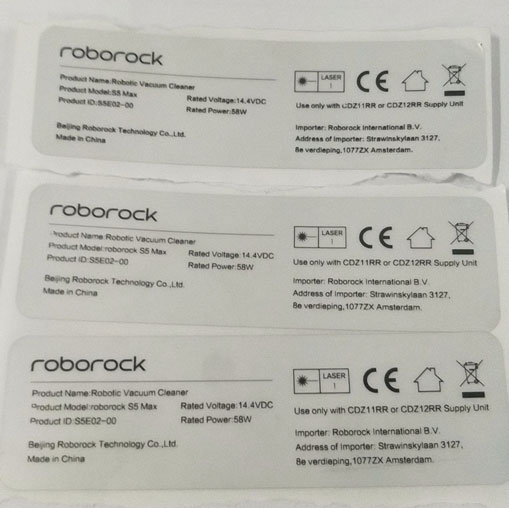

樣品圖：
二、設備組成及主要機構
設備型號： SP-T800發卡機檢測設備
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 1套 |
| 5 | 相機調節模組 | SIPOTEK定制 | 1套 |
| 6 | 工業鏡頭 | 遠心高清光學工業鏡頭 | 1套 |
| 7 | 環形光源 | 定制光學自適應光源 | 1套 |
| 8 | 控制系統 | SIPOTEK定制 | 1套 |
| 9 | 運轉機構 | SIPOTEK定制 | 1套 |

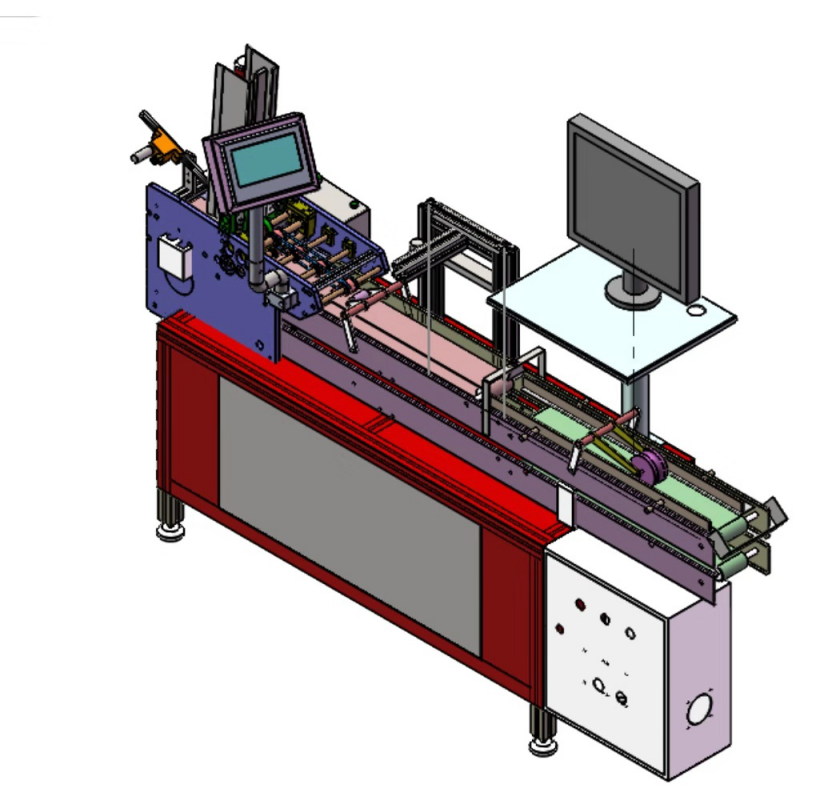

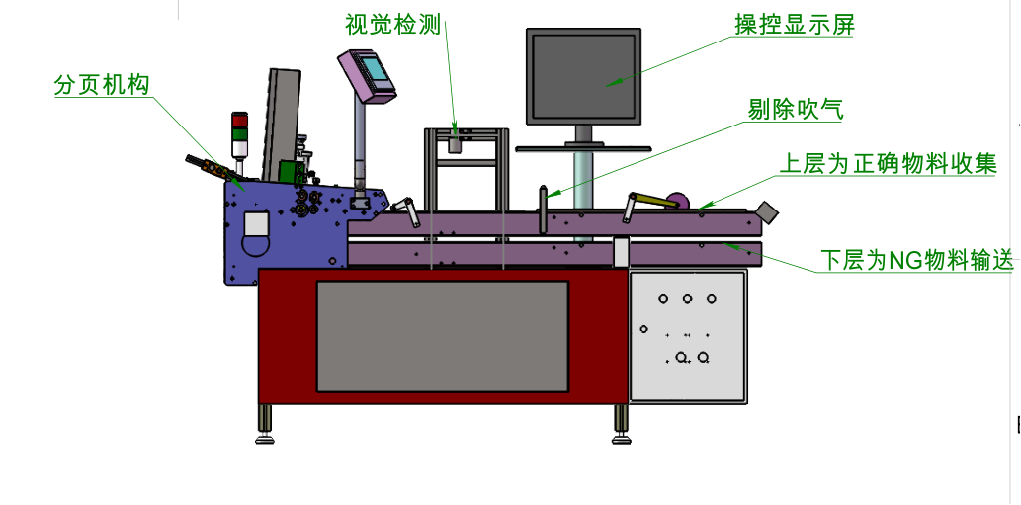

設備外觀3D立體圖
設備外觀3D立體圖

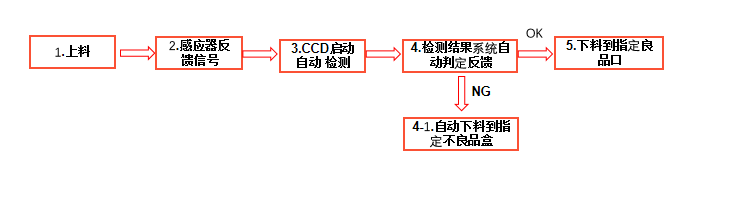

設備檢測流程
三、樣件測試圖片:

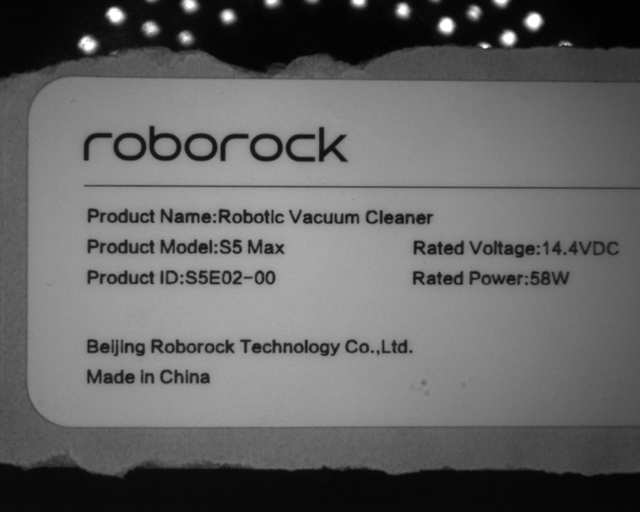

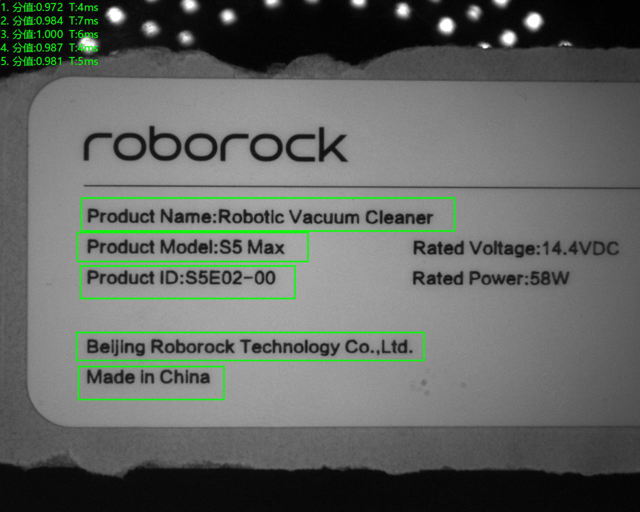

頂部正光檢測良品原圖（局部）：
頂部正光檢測良品原圖（局部）：

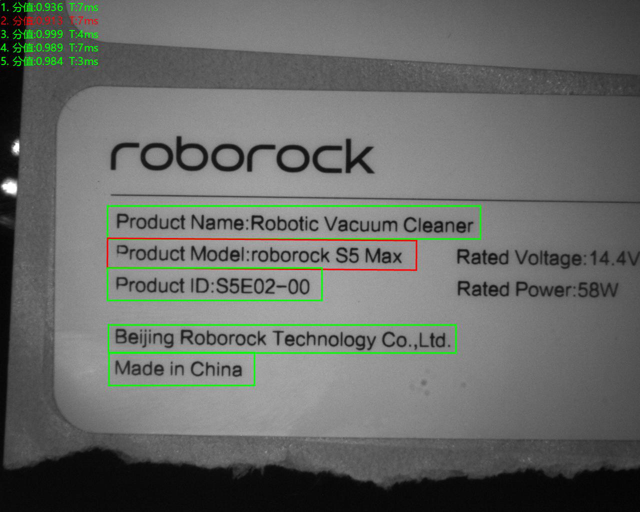

頂部正光檢測不良品分析圖（局部）：NG 不良特征：字體模糊
頂部正光檢測不良品分析圖（局部）：NG 不良特征：字體模糊
三、樣件測試圖片:
頂部正光檢測良品原圖（局部）：
頂部正光檢測良品原圖（局部）：
頂部正光檢測不良品分析圖（局部）：NG 不良特征：字體模糊
頂部正光檢測不良品分析圖（局部）：NG 不良特征：字體模糊
四、系統安裝要求:
設備放置的檢測空間: 安裝思普泰克視覺檢測系統的標準檢測設備，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
