思普泰克科技有限公司——色子六面視覺檢測設備方案

一：檢測內容及要求

檢測內容：

               1:底部正光檢測表面外觀

               2:側面背光檢測表面外觀

               3:側面正光檢測表面外觀

               4:側面正光檢測表面外觀

               5:側面正光檢測表面外觀

               6:側面正光檢測表面外觀

               7:頂部正光檢測表面外觀

               8:側面背光檢測表面外觀

注明:以上檢測項目,均需要在影像下清晰可見才能檢測

檢測效率：每分鐘檢測數量 200件(根據樣件送料速度)。

分工段進行:按照檢測內容細分檢測步驟.

二： 設備組成及主要機構

整體構成：尺寸：  900*800*1850  mm

1:思普泰克視覺檢測軟件

2:工業電腦

3:顯示器   19寸

4:工業相機: 8套,6個正面正光，2個側面背光

5:工業鏡頭: 6套FA鏡頭，2個遠心鏡頭

6:專業玻璃盤

7:電磁閥

8:減速機

9:振動柜

10:進料設備(振動盤,直振,控制器)。

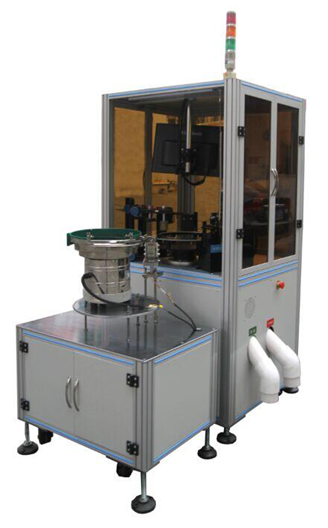

二.1： 設備外觀3D立體圖

三：1底部正光檢測方式

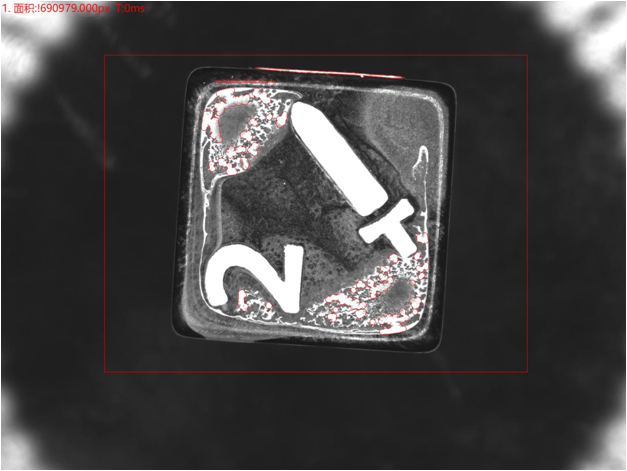

底部檢測不良品分析圖（多油）:NG

三：1底部正光檢測方式

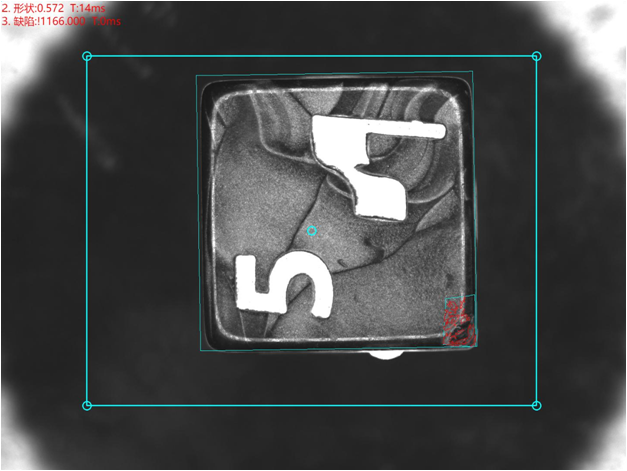

底部檢測不良品分析圖（缺角）:NG

三：1底部正光檢測方式

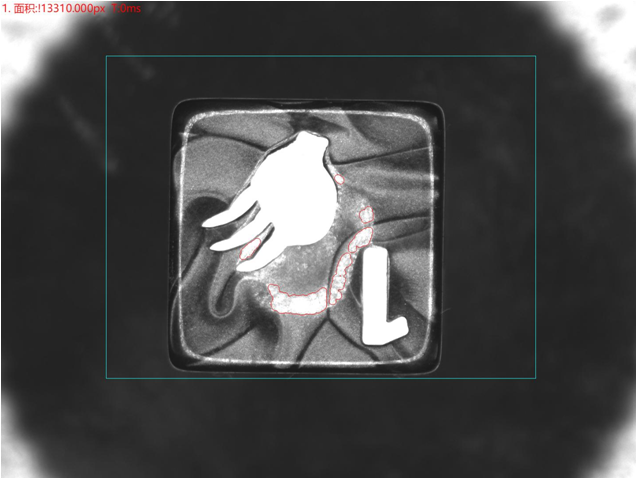

底部檢測不良品分析圖（缺油）:NG

三：1底部正光檢測方式

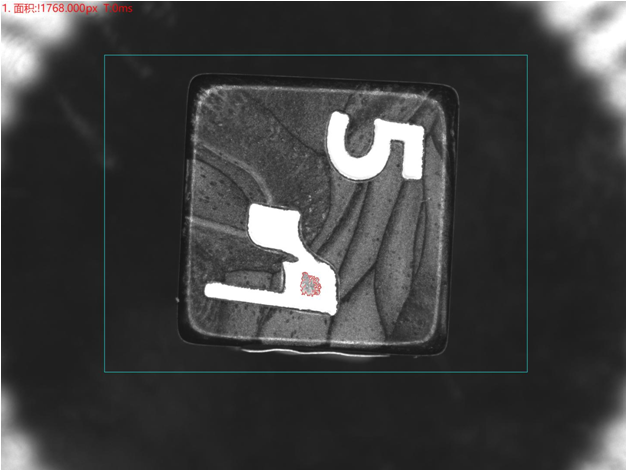

底部檢測不良品分析圖（縮水）:NG

三：1底部正光檢測方式

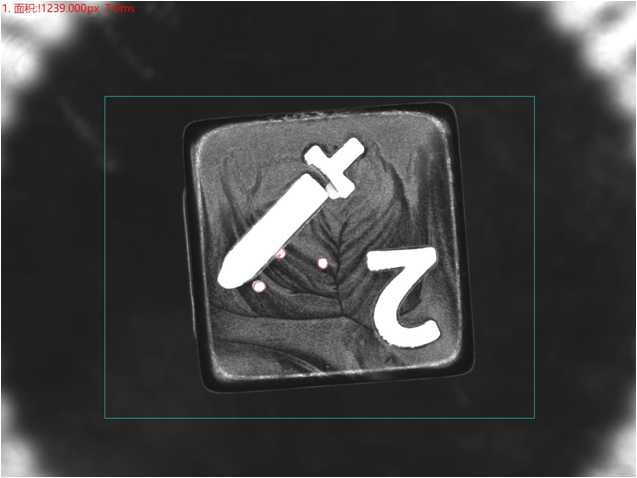

底部檢測不良品分析圖（粘連）:NG

...................................

六面都可檢測，完整方案可咨詢思普泰克科技有限公司www.esor.cn

四.系統安裝要求:

設備放置的檢測空間:  在流水線邊單獨安裝思普視覺檢測系統，需要保證有足夠的空間以安裝設備。

環境溫度： 0-50攝氏度；

空氣濕度： 90% RH以下；

電子干擾： 為設備提供電子干擾較小的地方。

電源：     交流220V，50Hz，  耗電＜1KVA
