ccd機器視覺檢測設備檢測產品尺寸的優勢及流程！
作者 : 安徽思普泰克發布時間 : 2021-05-19 瀏覽 : 239 次

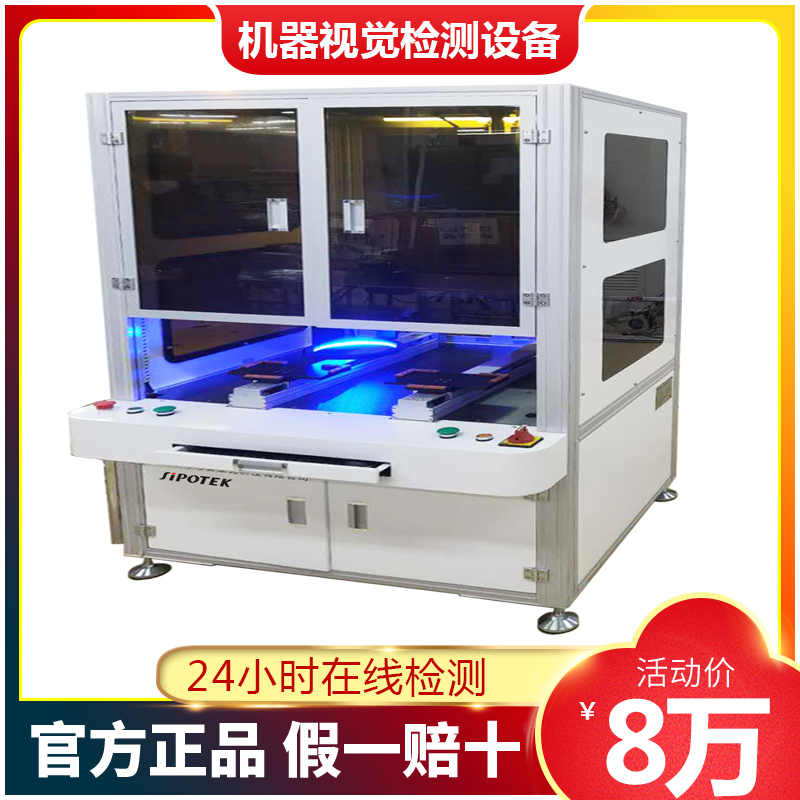

工業生產中使用的CCD機器視覺檢測設備具有測量功能，可以自動測量產品的外觀尺寸，如輪廓、孔徑、高度、面積等尺寸的測量。尺寸測量是產品生產中或生產后質量檢驗的重要環節。

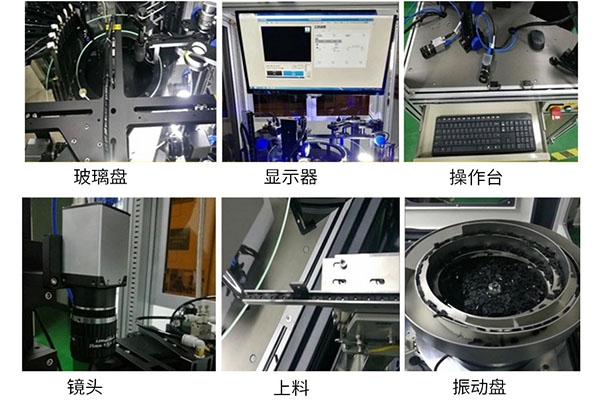

CCD機器視覺檢測設備可檢測產品尺寸優勢
工業生產中使用的CCD機器視覺檢測設備具有測量功能，可以自動測量產品的外觀尺寸，如輪廓、孔徑、高度、面積等尺寸的測量。尺寸測量是產品生產中或生產后質量檢驗的重要環節。機器視覺在尺寸測量方面有其獨特的技術優勢，可以降低人工成本，給企業帶來可觀的效益。因此，它的應用越來越廣泛。
機器視覺尺寸測量是基于相對測量方法，通過可追溯性、放大校準、自動邊緣提升和屏幕圖像測量來計算實際尺寸。在精密測量中，放大倍數必須達到35倍或更高，才能達到微米級的精度。此時，視線寬度小于5mm。對于大于5mm的物體，這必須與位移分析讀數和窗口測量相結合。
為了精確測量小尺寸，CCD機器視覺檢測設備被用于安裝高功率的工業或顯微透鏡，范圍從微小的生物細胞直徑和數目到較小的裝配間隙尺寸到較小的機械部件和電子產品。機器視覺系統是測量等領域。
CCD機器視覺檢測設備是一種非接觸測量方法，可以避免對被測對象的損傷。適用于高溫、高壓、流體、環境危害等難以接近被測物的場合，可代替人工操作，保證生產效率和安全生產。
雖然有許多方法來測量產品的尺寸，但大多數測量方法都是不可重復的、無效的或一致的。實踐表明，基于機器視覺技術的尺寸測量具有良好的連續性和高精度，大大提高了工業在線測量的實時性和準確性，也顯著提高了生產效率和產品質量控制。

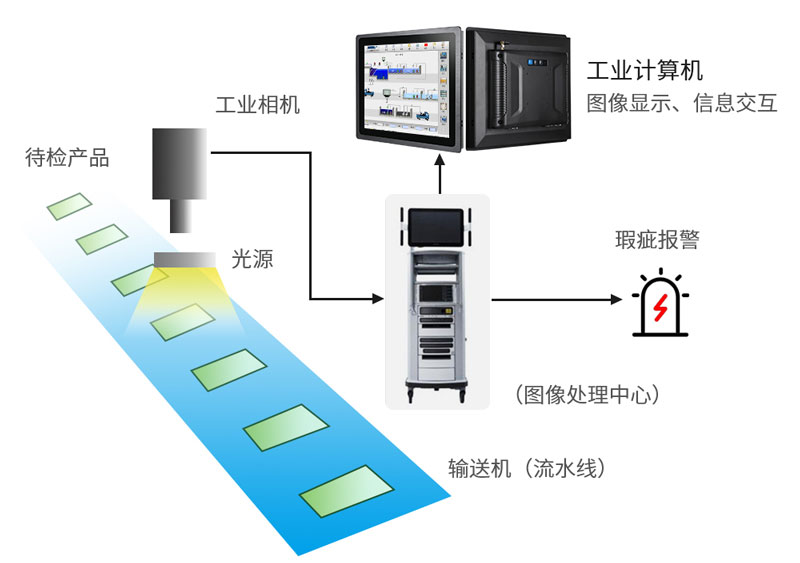

CCD機器視覺檢查設備檢查流程
1.首先，將檢測到的物體逼近或移動到工業相機視野的中心，如果是，則將觸發脈沖信號發送到圖像采集卡;
2.圖像采集卡根據設計人員預設的程序和延時將啟動脈沖發送到工業相機或照明設備，但是也有一些工業相機和照明設備在系統初始化時開始啟動。
3.工業相機停止當前掃描，然后重新開始新的幀掃描;有時工業相機需要在開始脈沖到達之前處于等待狀態，而幀掃描在開始脈沖到達之后才開始;
4.如果使用的策略是曝光策略，則在工業相機開始新的幀掃描之前，應打開曝光結構，并由程序或硬件根據您的實際需要設置曝光時間;
5.如果采用曝光策略，請使用另一個啟動脈沖來打開照明設備，特別是保持啟動時間應與工業相機的曝光時間匹配;
6，工業相機曝光后，一幀圖像的掃描和輸出正式開始;
7.如果工業相機的輸出是模擬信號，則圖像采集卡將對從工業相機接收的信號進行A / D轉換，以將其數字化。如果輸出是數字信號，則將保存圖像捕獲卡;否則，將保存圖像捕獲卡。
8.圖像采集卡將圖像信號發送到緩沖區，處理器或計算機內存以進行圖像處理和顯示;
9.處理器或計算機處理，分析和識別圖像以獲得測量結果或邏輯控制變量，然后根據這些結果對其進行處理，以控制其他設備(例如機械設備等)以完成相關動作并執行定位。糾正運動錯誤等，例如糾正機械臂的位置。
工業生產中使用的CCD機器視覺檢測設備具有測量功能，可以自動測量產品的外觀尺寸，如輪廓、孔徑、高度、面積等尺寸的測量。尺寸測量是產品生產中或生產后質量檢驗的重要環節。機器視覺在尺寸測量方面有其獨特的技術優勢，可以降低人工成本，給企業帶來可觀的效益。因此，它的應用越來越廣泛。
機器視覺尺寸測量是基于相對測量方法，通過可追溯性、放大校準、自動邊緣提升和屏幕圖像測量來計算實際尺寸。在精密測量中，放大倍數必須達到35倍或更高，才能達到微米級的精度。此時，視線寬度小于5mm。對于大于5mm的物體，這必須與位移分析讀數和窗口測量相結合。
為了精確測量小尺寸，CCD機器視覺檢測設備被用于安裝高功率的工業或顯微透鏡，范圍從微小的生物細胞直徑和數目到較小的裝配間隙尺寸到較小的機械部件和電子產品。機器視覺系統是測量等領域。
雖然有許多方法來測量產品的尺寸，但大多數測量方法都是不可重復的、無效的或一致的。實踐表明，基于機器視覺技術的尺寸測量具有良好的連續性和高精度，大大提高了工業在線測量的實時性和準確性，也顯著提高了生產效率和產品質量控制。
CCD機器視覺檢查設備檢查流程
1.首先，將檢測到的物體逼近或移動到工業相機視野的中心，如果是，則將觸發脈沖信號發送到圖像采集卡;
2.圖像采集卡根據設計人員預設的程序和延時將啟動脈沖發送到工業相機或照明設備，但是也有一些工業相機和照明設備在系統初始化時開始啟動。
3.工業相機停止當前掃描，然后重新開始新的幀掃描;有時工業相機需要在開始脈沖到達之前處于等待狀態，而幀掃描在開始脈沖到達之后才開始;
4.如果使用的策略是曝光策略，則在工業相機開始新的幀掃描之前，應打開曝光結構，并由程序或硬件根據您的實際需要設置曝光時間;
6，工業相機曝光后，一幀圖像的掃描和輸出正式開始;
7.如果工業相機的輸出是模擬信號，則圖像采集卡將對從工業相機接收的信號進行A / D轉換，以將其數字化。如果輸出是數字信號，則將保存圖像捕獲卡;否則，將保存圖像捕獲卡。
8.圖像采集卡將圖像信號發送到緩沖區，處理器或計算機內存以進行圖像處理和顯示;
9.處理器或計算機處理，分析和識別圖像以獲得測量結果或邏輯控制變量，然后根據這些結果對其進行處理，以控制其他設備(例如機械設備等)以完成相關動作并執行定位。糾正運動錯誤等，例如糾正機械臂的位置。
